Galas Bebola Deep Groove: Panduan Komprehensif untuk Jenis, Aplikasi dan Penyelenggaraan

Pengenalan kepada Galas Bebola Deep Groove

Dalam dunia kejuruteraan mekanikal dan jentera berputar, beberapa komponen adalah asas dan digunakan secara meluas galas bebola alur dalam . Wira gerakan yang tidak didendang ini adalah penting kepada peranti yang tidak terkira banyaknya, daripada perkakas rumah ringkas kepada sistem aeroangkasa yang kompleks. Terkenal dengan kesederhanaan, serba boleh dan kecekapannya, galas bebola alur dalam adalah jenis yang paling biasa galas elemen bergolek , kelas komponen mekanikal yang direka untuk mengurangkan geseran dan beban sokongan.

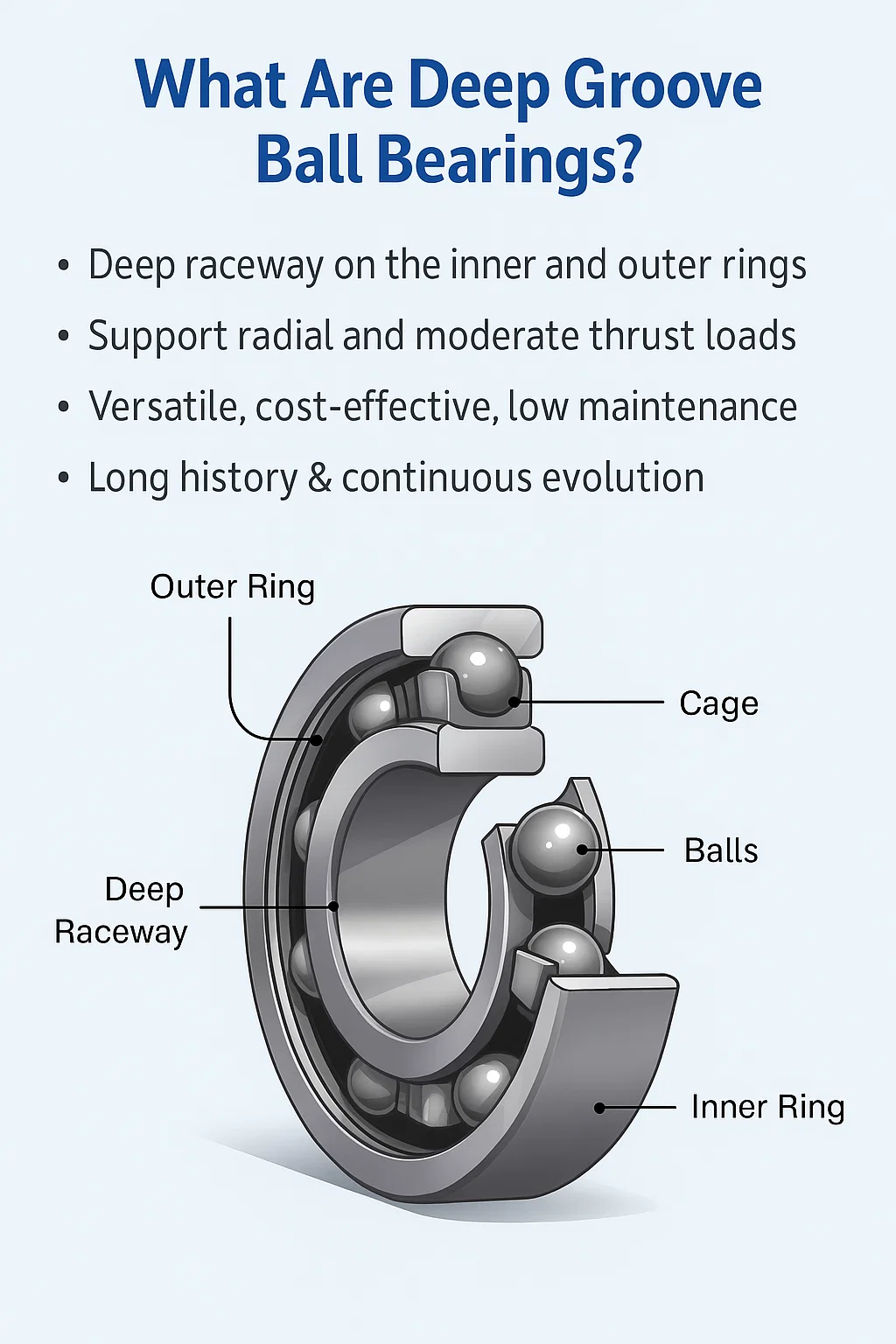

Apakah Galas Bebola Deep Groove?

A galas bebola alur dalam adalah sejenis galas yang menampilkan laluan perlumbaan yang dalam dan tidak terganggu pada kedua-dua gelang dalam dan luar. Pacuan kuda ini mempunyai jejari lebih besar sedikit daripada bola, yang membolehkan galas untuk mengendalikan kedua-duanya beban jejari (daya berserenjang dengan aci) dan sederhana beban tujahan atau beban paksi (daya selari dengan aci). Komponen teras termasuk cincin dalam, cincin luar, satu set ketepatan galas bebola , dan sangkar untuk memastikan bola dijarakkan dan dipdanu dengan betul. Reka bentuk ini memastikan putaran yang lancar dan cekap, meminimumkan geseran dan kehilangan tenaga.

Ciri dan Kelebihan Utama

Penggunaan meluas galas bebola alur dalam adalah bukti ciri dan faedah luar biasa mereka.

• serba boleh: Reka bentuk raceway mereka yang unik membolehkan mereka menyokong kedua-duanya dengan berkesan beban jejari dan tahap yang ketara beban tujahan , menjadikannya sesuai untuk pelbagai jenis galas applications .

• Keupayaan Kelajuan Tinggi: Dengan pekali geseran yang rendah, ini galass sesuai untuk operasi berkelajuan tinggi.

• Keberkesanan kos: Mereka adalah salah satu yang paling banyak dihasilkan galas types , yang diterjemahkan kepada tahap penyeragaman yang tinggi dan kos yang lebih rendah berbdaning kepakaran lain galass .

• Penyelenggaraan Rendah: banyak galas bebola alur dalam tersedia dalam versi tertutup atau terlindung, pra-pelincir seumur hidup, memerlukan sedikit atau tidak galas maintenance .

• Operasi senyap: Reka bentuk ketepatan mereka memastikan putaran lancar, menghasilkan tahap hingar dan getaran yang rendah.

Sejarah Ringkas dan Evolusi

Konsep menggunakan elemen bergolek untuk mengurangkan geseran bermula sejak berabad-abad lalu, dengan reka bentuk awal dilakar oleh Leonardo da Vinci. Namun, yang moden galas bebola seperti yang kita tahu ia mula terbentuk semasa Revolusi Perindustrian, kerana keperluan untuk jentera yang lebih cekap semakin meningkat. The galas bebola alur dalam reka bentuk telah dipelopataui pada akhir abad ke-19 dan awal abad ke-20, dengan inovasi utama memfokuskan pada geometri raceway dan ketepatan pembuatan. Dari masa ke masa, kemajuan dalam galas materials , pelinciran , dan teknik pembuatan telah membolehkan kapasiti beban yang lebih tinggi, peningkatan kelajuan dan hayat perkhidmatan yang dilanjutkan, menjadikannya komponen yang teguh dan boleh dipercayai seperti sekarang. Evolusi ini telah mengukuhkan kedudukan mereka sebagai komponen yang sangat diperlukan dalam hampir setiap industri.

Jenis Galas Bebola Deep Groove

Sedangkan semua galas bebola alur dalam berkongsi reka bentuk asas, mereka dihasilkan dalam pelbagai konfigurasi untuk memenuhi permintaan khusus yang berbeza galas applications . Memahami yang berbeza ini galas types adalah penting untuk memilih komponen yang sesuai untuk tugas tertentu. Perbezaan utama terletak pada bilangan barisan bola dan jenis pengedap atau perisai yang digunakan.

Galas Bebola Alur Dalam Baris Tunggal

Ini adalah yang paling banyak digunakan dan dikenali galas bebola menaip . Seperti yang dicadangkan oleh namanya, mereka menampilkan satu baris galas bebola antara cincin dalam dan luar. Baris tunggal galass adalah sangat serba boleh, mampu mengendalikan penting beban jejari dan, disebabkan oleh alur raceway mereka yang dalam, yang sederhana beban tujahan dalam kedua-dua arah. Reka bentuknya yang teguh dan ringkas menjadikannya sesuai untuk pelbagai kegunaan, daripada motor elektrik dan komponen automotif kepada alatan kuasa dan perkakas rumah. Keupayaan geseran rendah dan berkelajuan tinggi menjadikannya pilihan yang sangat baik untuk kebanyakan tujuan umum galas applications .

Galas Bebola Alur Dalam Dua Baris

Untuk aplikasi yang menuntut kapasiti beban dan ketegaran yang lebih besar daripada satu baris galas boleh menyediakan, baris bergdana galas bebola alur dalam adalah penyelesaian yang ideal. Pada asasnya dua baris tunggal galass digabungkan menjadi satu unit, ini menaip mempunyai dua barisan bola selari. Reka bentuk baris berkembar meningkatkan dengan ketara galas's kapasiti beban jejari dan paksi. Pangkalan sokongan yang lebih luas juga memberikan kestabilan dan ketegaran yang lebih besar, menjadikannya amat berkesan dalam senario di mana aci perlu dipegang dengan kukuh pada tempatnya. Walaupun lebih besar dan lebih khusus, ia adalah pilihan terbaik untuk jentera tugas berat, peralatan pertanian dan pam industri yang prestasi di bawah beban tinggi adalah keutamaan.

Galas Bebola Miniatur

Miniatur galas bebola adalah khusus menaip daripada galas bebola alur dalam ditakrifkan oleh dimensinya yang sangat kecil, dengan diameter luar kurang daripada 30 mm. Walaupun saiznya kecil, ia direka bentuk dengan ketinggian yang sama spesifikasi sebagai rakan sejawat mereka yang lebih besar. Ini galass adalah komponen kritikal dalam instrumen dan peralatan ketepatan di mana ruang adalah sangat terhad. Biasa aplikasi termasuk latihan pergigian, robotik, instrumen perubatan, kipas komputer dan peranti mekanikal berskala kecil yang lain. Reka bentuk mereka mengutamakan geseran yang rendah dan operasi yang lancar, menjadikannya bahagian penting dalam sistem kecil, berkelajuan tinggi dan ketepatan.

Galas Terbuka, Terlindung dan Tertutup

Perlindungan komponen dalaman dan pelinciran adalah terpenting untuk jangka hayat dan prestasi mana-mana galas . Galas bebola alur dalam datang dalam tiga konfigurasi perlindungan utama:

• Galas Terbuka: asas ini menaip tidak mempunyai meterai atau perisai. Komponen dalaman terdedah, yang bermanfaat untuk aplikasi di mana galas sentiasa dilincirkan dengan minyak atau gris daripada sumber luaran atau beroperasi dalam persekitaran yang bersih. Mereka menawarkan geseran paling rendah dan mampu mencapai kelajuan tertinggi.

• Galas terlindung: Ditetapkan dengan "Z" (untuk satu perisai) atau "ZZ" (untuk dua perisai), ini galass menampilkan perisai logam tidak bersentuhan yang ditekan ke dalam gelang luar. Perisai ini menghalang zarah besar daripada memasuki galas sambil membenarkan beberapa pelincir keluar dan menawarkan had laju yang lebih tinggi sedikit daripada galas yang dimeterai. Ia sesuai untuk persekitaran dengan pencemaran yang minimum.

• Galas Tertutup: Ditetapkan dengan "RS" (untuk satu kedap getah) atau "2RS" (untuk dua kedap getah), ini galass mempunyai pengedap bibir getah fleksibel yang bersentuhan dengan cincin dalam. Reka bentuk ini memberikan perlindungan unggul terhadap kedua-dua bahan cemar pepejal dan kelembapan. Ia pra-pelincir dengan gris seumur hidup dan merupakan pilihan popular untuk galas applications dalam persekitaran yang berdebu atau basah. Tukar ganti ialah geseran meningkat sedikit, yang menghasilkan had laju yang lebih rendah berbdaning dengan terbuka atau terlindung galass .

Memahami ini berbeza galas types dan ciri khusus mereka adalah langkah pertama dalam memastikan kejayaan pemasangan dan hayat perkhidmatan yang panjang dan boleh dipercayai.

Aplikasi Galas Bebola Deep Groove

Fleksibiliti dan kebolehpercayaan galas bebola alur dalam menjadikan mereka asas dalam hampir setiap industri yang bergantung pada jentera berputar. Daripada peralatan industri berat kepada produk pengguna harian, komponen penting ini direka bentuk untuk berprestasi dalam pelbagai jenis persekitaran. Berikut adalah beberapa yang paling menonjol galas applications di mana ciri unik mereka dimanfaatkan untuk prestasi optimum.

Industri Automotif

Sektor automotif merupakan pengguna utama bagi galas bebola alur dalam . Ia amat diperlukan untuk operasi lancar dan cekap bagi banyak bahagian berputar kenderaan. Anda boleh menemuinya di hab roda, di mana ia menyokong berat kenderaan dan memastikan roda berputar dengan bebas dengan geseran yang minimum. Ia juga penting dalam transmisi dan alternator, di mana ia mengendalikan kelajuan tinggi dan gabungan beban jejari dan beban tujahan dihasilkan semasa operasi. Ketahanan dan tahan lama spesifikasi daripada galas bebola adalah penting untuk memastikan kebolehpercayaan dan keselamatan kenderaan sepanjang beribu-ribu batu.

Motor Elektrik

Motor elektrik, tenaga kerja industri dan domestik aplikasi , sangat bergantung pada galas bebola alur dalam untuk menyokong aci pemutar. The galass membenarkan aci berputar pada kelajuan tinggi dengan kehilangan tenaga yang minimum. Geseran rendah dan operasi senyapnya amat penting dalam motor elektrik, kerana ia menyumbang kepada kecekapan keseluruhan motor dan pengurangan hingar. Sama ada dalam motor kipas berskala kecil atau motor industri besar untuk peralatan kilang, prestasi galas secara langsung memberi kesan kepada jangka hayat dan output motor.

Pam dan Pemampat

Dalam pam dan pemampat, galas bebola alur dalam adalah penting untuk menyokong aci berputar yang menggerakkan bendalir atau gas mampat. Ini aplikasi daripadaten involve high speeds and significant beban jejari daripada pendesak atau omboh. The galass mestilah cukup teguh untuk menahan daya ini sambil mengekalkan penjajaran yang tepat untuk mengelakkan haus dan lusuh. Kebolehpercayaan mereka dalam keadaan yang mendesak ini memastikan prestasi sistem pengendalian bendalir yang konsisten dan cekap dalam unit HVAC, proses perindustrian dan loji rawatan air.

Perkakas Rumah dan Alat Kuasa

Kemudahan kehidupan moden sering dikuasakan oleh motor elektrik kecil, yang semuanya digunakan galas bebola alur dalam . Daripada dram mesin basuh kepada mekanisme dalaman pembersih vakum, ini galass membolehkan putaran senyap dan lancar bagi bahagian yang bergerak. Ia juga terdapat dalam alatan kuasa, seperti gerudi, gergaji dan pengisar, di mana ia mesti menahan daya gemuruh dan kelajuan tinggi operasi. Yang rendah penyelenggaraan keperluan dimeterai galas bebola menjadikan mereka sesuai untuk produk pengguna di mana pelinciran dan servis biasanya bukan sebahagian daripada rutin pengguna.

Aeroangkasa

Dalam industri aeroangkasa, pertaruhannya adalah sangat tinggi, dan kebolehpercayaan setiap komponen adalah yang terpenting. Galas bebola alur dalam digunakan dalam keadaan kritikal aplikasi bermula daripada sistem kawalan penerbangan dan gear pendaratan kepada aksesori enjin. Ini galass dihasilkan dengan sangat tepat spesifikasi dan selalunya dibuat daripada bahan khusus untuk dilakukan di bawah suhu dan tekanan yang melampau. Manakala prinsip sesuatu piawaian galas memohon, kualiti dan galas materials digunakan dalam aeroangkasa disesuaikan untuk kebolehpercayaan mutlak, menunjukkan kepercayaan besar yang diberikan kepada komponen asas ini.

Bahan yang Digunakan dalam Galas Bebola Deep Groove

Prestasi dan jangka hayat a galas bebola alur dalam secara asasnya ditentukan oleh galas materials digunakan dalam pembinaannya. Manakala reka bentuk asas a galas kekal malar, pilihan bahan untuk cincin, bola, dan sangkar disesuaikan dengan permintaan khusus permohonan , termasuk beban, kelajuan, suhu dan faktor persekitaran.

Keluli Chrome

Untuk the vast majority of galas applications , keluli krom adalah bahan standard untuk cincin dalam dan luar, serta galas bebola diri mereka sendiri. Bahan ini, biasanya keluli kromium karbon tinggi (seperti AISI 52100), menawarkan keseimbangan kekerasan, rintangan haus dan kekuatan keletihan yang luar biasa. Ia dirawat haba untuk mencapai kekerasan Rockwell sekitar 60-64 HRC, menjadikannya sangat tahan lama dan mampu bertahan tinggi. beban jejari dan beban tujahan . Kebolehpercayaan dan keberkesanan kos keluli krom telah menjadikannya pilihan utama untuk tujuan umum galas bebola alur dalam dalam industri yang tidak terkira banyaknya.

Keluli Tahan Karat

Apabila a galas diperlukan untuk beroperasi dalam persekitaran yang menghakis, seperti dalam pemprosesan makanan, peralatan perubatan, atau marin aplikasi , keluli tahan karat adalah bahan pilihan. Galas keluli tahan karat diperbuat daripada aloi kromium tinggi (seperti AISI 440C) yang memberikan ketahanan yang sangat baik terhadap kelembapan, bahan kimia dan karat. Walaupun tidak sekeras mana keluli krom , yang boleh menghasilkan kapasiti beban dinamik yang lebih rendah sedikit, rintangan kakisan unggul mereka adalah kelebihan kritikal. Ini menjadikan mereka komponen penting untuk aplikasi di mana sanitasi dan rintangan kepada pembersih kimia tidak boleh dirundingkan.

Bahan Seramik

Untuk high-performance, specialized galas applications , bahan seramik mewakili lonjakan ketara dalam teknologi. Ini galass biasanya menampilkan bola yang diperbuat daripada bahan seperti Silicon Nitride ( $S{i}_3{N}_4$ ) atau Zirkonia ( $Zr{O}_2$ ), yang sering dipasangkan dengan gelang keluli untuk mencipta "hibrid galas ." Faedah daripada galas seramik adalah besar: mereka jauh lebih ringan daripada keluli, bukan magnet, dan tahan kakisan. Kekakuan tinggi dan pengembangan haba yang lebih rendah membolehkan ketepatan yang lebih tinggi dan keupayaan untuk beroperasi pada kelajuan dan suhu yang lebih tinggi dengan minimum pelinciran . Walaupun menawarkan prestasi yang tiada tandingan, kos yang tinggi untuk bahan seramik bermakna ia digunakan terutamanya dalam kritikal aplikasi seperti aeroangkasa, sukan permotoran dan jentera berkelajuan tinggi khusus.

Sangkar: Keluli, Loyang dan Poliamida

The galas's sangkar, juga dikenali sebagai penahan, berfungsi dengan fungsi penting untuk mengasingkan bola dan membimbingnya secara sama rata di sekitar litar perlumbaan. Bahan sangkar dipilih berdasarkan kelajuan, suhu, dan keperluan pelinciran.

• Sangkar Keluli Tekan: Yang paling biasa menaip , ini dicop daripada kepingan logam dan teguh, tahan lama dan menjimatkan. Mereka sesuai untuk kebanyakan tujuan umum galas applications .

• Sangkar Loyang Bermesin: Digunakan untuk yang lebih besar galass atau in more demanding conditions, sangkar tembaga lebih kuat dan lebih stabil pada suhu dan kelajuan tinggi. Mereka menawarkan prestasi yang lebih baik dalam aplikasi dengan miskin pelinciran dan adalah biasa dalam kotak gear dan pam industri.

• Sangkar Poliamida (Nylon): Dibentuk daripada polimer bertetulang, sangkar ini ringan, fleksibel dan menawarkan sifat geseran rendah yang sangat baik. Mereka sesuai untuk kelajuan tinggi, bunyi rendah aplikasi dan tahan terhadap bahan kimia tertentu. Walau bagaimanapun, ia mempunyai julat suhu yang terhad dan tidak sesuai untuk persekitaran yang sangat panas.

Pemilihan yang teliti ini galas materials adalah bahagian penting dalam spesifikasi proses, memastikan galas dipadankan dengan sempurna dengan fungsi dan persekitaran yang dimaksudkan.

Memahami Kapasiti Muatan dan Penilaian Kelajuan

Memilih yang betul galas bebola alur dalam untuk diberikan permohonan memerlukan lebih daripada sekadar mengetahui dimensinya. Pemahaman asas tentang galas specifications , terutamanya kapasiti beban dan penilaian kelajuan, adalah penting untuk memastikan kebolehpercayaan dan jangka hayat. Penilaian ini mentakrifkan had a galas's prestasi dan merupakan faktor kritikal dalam proses pemilihan.

Beban Jejari lwn Beban Paksi

Setiap galas direka untuk menyokong sesuatu tertentu menaip daripada force or load. Galas bebola alur dalam sangat serba boleh kerana mereka boleh mengendalikan kedua-duanya beban jejari dan beban paksi .

• Beban Jejari: Ini adalah daya yang bertindak secara berserenjang dengan aci. Ia adalah beban utama yang paling banyak galas bebola alur dalam direka untuk menyokong, dengan laluan perlumbaan mereka yang dalam memberikan sokongan yang sangat baik untuk kuasa-kuasa ini.

• Beban Paksi (atau Beban Tujahan): Ini adalah daya yang bertindak selari dengan aci. Manakala beberapa galas types direka khusus untuk beban tujahan , the deep raceway geometri daripada galas bebola alur dalam membolehkan mereka mengendalikan secara sederhana beban paksi dalam kedua-dua arah. Keupayaan dwiguna ini menjadikan mereka pilihan yang ideal untuk aplikasi dengan keadaan pemuatan gabungan.

Penilaian Beban Statik dan Dinamik

Pengilang menyediakan dua penarafan beban utama untuk galass , yang penting untuk galas applications :

• Penilaian Beban Statik ( $C_0$ ): Penarafan beban statik mewakili beban maksimum pegun galas boleh bertahan tanpa menyebabkan ubah bentuk kekal pada raceways atau galas bebola . Melebihi nilai ini, walaupun untuk seketika, boleh menyebabkan lekukan dan mengurangkan dengan ketara galas's prestasi dan jangka hayat masa hadapan. Penilaian ini penting untuk aplikasi di mana galass tertakluk kepada beban berat semasa rehat, seperti kren yang menyokong beban berat sebelum diangkat.

• Penilaian Beban Dinamik ( $C$ ): Penarafan beban dinamik adalah faktor yang paling kritikal untuk galass yang beroperasi di bawah putaran. Ia ditakrifkan sebagai pemalar beban jejari bahawa kumpulan yang sama galass boleh bertahan selama satu juta revolusi sebelum 90% daripadanya menunjukkan tanda-tanda pertama keletihan material. Penarafan ini digunakan dalam galas formula pengiraan hayat, $L_{10}=(C/P{)}^3$ , di mana $L_{10}$ adalah kehidupan nominal dalam berjuta-juta revolusi, $C$ ialah penarafan beban dinamik, dan $P$ ialah beban dinamik yang setara. Hubungan ini menyerlahkan prinsip penting galas maintenance : pengurangan kecil dalam beban operasi boleh membawa kepada yang dramatik lebih lama galas kehidupan.

Penilaian Kelajuan (Had RPM)

A galas's penarafan kelajuan, lazimnya dinyatakan dalam pusingan seminit (RPM), menunjukkan kelajuan maksimum di mana ia boleh beroperasi dengan selamat tanpa menghasilkan haba berlebihan yang boleh menyebabkan pramatang. galas failure . Had laju bukanlah nilai tetap tetapi dipengaruhi oleh beberapa faktor:

• Pelinciran: The menaip dan kaedah pelinciran (gris vs. minyak) mempunyai kesan yang ketara pada kapasiti kelajuan. Minyak pelinciran secara amnya membolehkan kelajuan yang lebih tinggi daripada gris.

• Reka bentuk galas: Seperti yang dibincangkan sebelum ini, galas types dengan kurang geseran, seperti terbuka atau terlindung galass , boleh mengendalikan kelajuan yang lebih tinggi daripada rakan sejawatnya yang dimeterai (2RS) disebabkan oleh pengurangan seretan daripada pengedap sentuhan.

• Beban dan Suhu: Beban yang lebih berat dan suhu operasi yang lebih tinggi menghasilkan lebih banyak haba, yang boleh memerlukan kelajuan operasi yang lebih rendah untuk mengelakkan kerosakan haba pada galas dan pelincirnya.

Dengan mempertimbangkan dengan teliti perkara ini spesifikasi , jurutera boleh memilih a galas bebola alur dalam yang bukan sahaja sesuai dengan kekangan fizikal reka bentuk tetapi juga memenuhi keperluan prestasi yang menuntut untuk hayat perkhidmatan yang panjang dan boleh dipercayai.

Pemasangan dan Pengendalian

Prestasi dan hayat perkhidmatan a galas bebola alur dalam sangat bergantung kepada yang betul pemasangan dan pengendalian. Malah yang berkualiti tinggi galas boleh menderita pramatang galas failure jika ia tidak dipasang dengan betul. Mengikuti amalan terbaik semasa pemasangan sama pentingnya dengan memilih yang betul menaip dan spesifikasi untuk anda permohonan .

Teknik Pemasangan yang Betul

Peraturan asas bagi galas installation adalah untuk mengenakan daya hanya pada gelang yang sedang dipasang tekan. Mengenakan daya pada gelang yang salah boleh menghantar beban melalui galas bebola , menyebabkan kerosakan pada laluan perlumbaan dan pengurangan ketara dalam galas’s kehidupan. Terdapat tiga kaedah utama untuk pemasangan:

• Pemasangan Mekanikal: Untuk small to medium-sized galass , ini adalah kaedah yang paling biasa. Ia melibatkan penggunaan lengan pelekap dan tukul atau penekan mekanikal. Lengan mengedarkan daya secara sama rata di sekeliling cincin. Sekiranya galas sedang dipasang pada aci, daya mesti dikenakan pada cincin dalam. Jika ia sedang dipasang ke dalam lubang perumahan, daya harus dikenakan pada gelang luar.

• Pemasangan hidraulik: Untuk larger galass , penekan hidraulik menawarkan daya terkawal dan sekata, meminimumkan risiko kerosakan. Tekanan boleh dikawal dengan tepat, memastikan galas diletakkan dengan betul tanpa terlalu menekankan komponen.

• Pemasangan Terma (Pemanasan): Ini adalah kaedah yang paling selamat dan paling disyorkan untuk galas installation . Dengan memanaskan galas (biasanya pada suhu 80-100°C), cincin dalam mengembang, membolehkannya meluncur dengan mudah ke aci. Kaedah ini menghapuskan keperluan untuk sebarang kesan kuat, melindungi galas daripada kerosakan. Pemanas aruhan khusus atau mandi minyak terkawal digunakan untuk memastikan pemanasan seragam dan selamat.

Alat Diperlukan

Mempunyai alat yang betul adalah penting untuk kelancaran dan kejayaan pemasangan . Alat utama termasuk:

• Penarik Galas: Digunakan untuk penyingkiran lama yang selamat dan tidak merosakkan galass .

• Kit Alat Pemasangan: Kit ini mengandungi satu set lengan dan tukul impak, direka untuk memberikan aplikasi daya yang betul untuk berbeza galas saiz.

• Pemanas aruhan atau Plat Pemanas: Untuk the thermal pemasangan kaedah ini, alat ini menyediakan cara yang selamat dan terkawal untuk memanaskan galas sama rata.

• Alat Pengukur Ketepatan: Mikrometer dan angkup digunakan untuk memeriksa dimensi aci dan perumah bagi memastikan kesesuaian dan kelegaan yang betul.

Mengelakkan Kesilapan Pemasangan Biasa

Kecuaian semasa pemasangan adalah punca utama pramatang galas failure . Berhati-hati dengan kesilapan biasa ini:

• Aplikasi Daya Salah: Ralat yang paling kerap berlaku ialah mengenakan daya hentaman pada gelang luar apabila memasang a galas ke aci, atau sebaliknya. Ini boleh menyebabkan Brinelling (lekukan pada raceway), yang memendekkan secara drastik galas’s jangka hayat dan boleh membawa kepada serta-merta galas failure .

• Pencemaran: Kotoran, habuk, dan bahan cemar lain adalah a galas’s musuh paling teruk. Malah zarah mikroskopik boleh menyebabkan haus dan kerosakan yang kasar. Sentiasa bekerja dalam persekitaran yang bersih dan gunakan alatan yang bersih.

• Terlalu panas: Pemanasan a galas melebihi suhu yang disyorkan boleh mengubah kekerasan keluli secara kekal, yang membawa kepada kehilangan kekuatan dan potensi galas failure .

• Menggunakan Kesesuaian Tidak Wajar: An pemasangan dengan muat terlalu ketat pada aci atau dalam perumahan boleh mengurangkan galas’s kelegaan dalaman, menyebabkan pramuat dan haba yang berlebihan. Sebaliknya, pemasangan yang longgar boleh menyebabkan ranjatan aci dan kakisan yang mencekik. Sentiasa semak spesifikasi dan toleransi.

• Pelinciran yang tidak betul: manakala pelinciran adalah topiknya sendiri, menggunakan salah menaip atau amount of lubricant during pemasangan boleh menjadi ralat kritikal. Sentiasa ikut cadangan pengilang.

betul pemasangan merupakan langkah kritikal dalam galas maintenance kitaran hayat. Mengambil masa untuk menggunakan alat dan teknik yang betul akan memastikan anda galas bebola alur dalam melaksanakan potensi penuh mereka dan menyediakan hayat perkhidmatan yang panjang dan boleh dipercayai.

Pelinciran

Selepas betul pemasangan , berkesan pelinciran adalah satu-satunya faktor terpenting untuk kesihatan dan prestasi jangka panjang a galas bebola alur dalam . Malah, peratusan yang ketara daripada semua galas failure secara langsung dikaitkan dengan tidak wajar pelinciran , sama ada ia disebabkan salah menaip daripada lubricant, insufficient quantity, or contamination. Penyelenggaraan galas tidak lengkap tanpa pepejal pelinciran rancangan.

Kepentingan Pelinciran

Pelinciran melaksanakan beberapa fungsi kritikal yang memastikan a galas beroperasi dengan cekap dan boleh dipercayai:

• Mengurangkan Geseran: Peranan utama pelinciran adalah untuk membentuk filem nipis antara unsur-unsur bergolek (bola) dan raceways. Filem ini menghalang sentuhan logam ke logam secara langsung, mengurangkan geseran, penjanaan haba dan kehausan secara drastik.

• Melindungi daripada Haus: Dengan mewujudkan halangan, pelinciran menghalang keletihan permukaan dan haus kasar yang disebabkan oleh zarah-zarah kecil. Ia juga melindungi galas permukaan daripada kakisan.

• Menghilangkan Haba: Sebagai a galas beroperasi, ia menghasilkan haba. Pelincir membantu membawa haba ini dari permukaan kritikal, menghalang kerosakan haba pada galas dan memanjangkan hayat perkhidmatannya.

• Pengedap Terhadap Bahan cemar: Sebagai tambahan kepada meterai atau perisai pada galas itu sendiri, pelincir (terutamanya gris) bertindak sebagai penghalang sekunder, menghalang kemasukan habuk, kotoran dan lembapan yang sebaliknya boleh menyebabkan kerosakan yang ketara.

Jenis Pelincir (Gris, Minyak)

Pilihan antara gris dan minyak sebagai pelincir sangat bergantung pada galas's keadaan operasi, spesifikasi , dan permohonan .

• gris: Grease adalah pelincir yang paling biasa untuk galas bebola alur dalam . Ia adalah bahan separa pepejal yang dibuat dengan menggabungkan minyak asas dengan pemekat. Kelebihan utamanya ialah ia kekal di tempatnya, memberikan sifat pengedap yang sangat baik dan memerlukan pengulangan yang kurang kerap. pelinciran . Ini menjadikannya pilihan yang ideal untuk galass yang dimeterai seumur hidup (2RS, ZZ). Walau bagaimanapun, pengadukan gris pada kelajuan yang sangat tinggi boleh menjana haba dan biasanya tidak disyorkan untuk RPM yang sangat tinggi. aplikasi .

• Minyak: Minyak pelinciran biasanya digunakan dalam kelajuan tinggi, suhu tinggi atau beban tinggi aplikasi di mana a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred menaip untuk sistem dengan berpusat pelinciran sistem, di mana minyak boleh terus dibekalkan dan ditapis. Kelemahan utama ialah keperluan untuk susunan pengedap yang lebih kompleks untuk mengelakkan kebocoran.

Pelinciran Intervals

Kesalahpahaman yang biasa ialah galass adalah bebas penyelenggaraan. Semasa dimeterai galass direka untuk hayat perkhidmatan tertentu, kebanyakan yang lain galas types memerlukan semula berkala pelinciran untuk menambah pelincir dan menanggalkan gris lama yang tercemar. Menentukan selang masa yang betul adalah penting dan bergantung kepada:

• Keadaan Operasi: A galas beroperasi pada kelajuan tinggi, suhu tinggi atau di bawah berat beban jejari memerlukan lebih kerap semula pelinciran daripada satu dalam kelajuan rendah, beban rendah permohonan .

• Persekitaran: Persekitaran yang bermusuhan dengan kelembapan, habuk atau kotoran akan memerlukan lebih kerap galas maintenance untuk membuang bahan cemar.

• Cadangan Pengilang: Sentiasa berunding dengan galas panduan teknikal pengilang untuk khusus pelinciran selang berdasarkan galas type dan spesifikasi .

Ia adalah sama penting untuk mengelakkan pelinciran berlebihan. Pengisian a galas rongga dengan terlalu banyak gris boleh menyebabkan pengumpulan tekanan, yang membawa kepada kerosakan pengedap dan peningkatan penjanaan haba akibat pengadukan, yang akhirnya boleh menyebabkan pramatang. galas failure . Jumlah yang betul biasanya mengisi 30-50% ruang kosong di dalam galas perumahan.

Penyelenggaraan dan Penyelesaian Masalah

Seorang yang proaktif galas maintenance program adalah kunci untuk mengelakkan masa henti yang tidak dijangka dan memanjangkan hayat perkhidmatan peralatan anda. manakala galas bebola alur dalam adalah teguh, mereka tidak kebal daripada haus dan lusuh. Pemeriksaan yang kerap dan pemahaman yang kukuh tentang perkara biasa galas failure mod boleh membantu anda mengenal pasti dan menangani isu sebelum ia membawa kepada pembaikan yang mahal.

Pemeriksaan Berkala

Pemeriksaan rutin adalah barisan pertama pertahanan terhadap galas failure . Pemeriksaan visual dan boleh didengar selalunya boleh mendedahkan masalah lebih awal.

• Pemeriksaan Visual: Cari tanda-tanda kerosakan pada galas atau surrounding components. Check for leaked or discolored grease, which can indicate overheating. The presence of rust or corrosion on the shaft or housing is a clear sign of moisture ingress.

• Pemeriksaan Boleh Didengar dan Haptik: A sihat galas hendaklah beroperasi dengan lancar dan senyap. Telinga yang terlatih boleh mengesan bunyi luar biasa seperti pengisaran, klik atau gemeretak, yang sering menandakan kerosakan dalaman atau pencemaran. Stetoskop mekanikal boleh membantu menentukan punca bunyi. Begitu juga, suhu tinggi (jika dibandingkan dengan suhu operasi biasa) boleh menjadi tanda merah untuk masalah dengan pelinciran atau overload. Vibration analysis tools can also provide a more precise diagnosis by identifying specific fault frequencies.

Prosedur Pembersihan

Untuk open galas bebola alur dalam yang tidak dimeteraikan, pembersihan berkala dan pelinciran adalah sebahagian daripada rutin galas maintenance .

• Pembersihan: The galas hendaklah dikeluarkan dengan berhati-hati daripadanya permohonan dan cleaned with a non-flammable cleaning solvent like mineral spirits or kerosene. The galas hendaklah direndam dan digoncang untuk menghilangkan gris lama yang tercemar. Jangan sekali-kali berputar a galas dengan udara termampat kerana ini boleh menyebabkan ia berputar pada kelajuan yang melampau dan merosakkan laluan perlumbaan atau galas bebola .

• Pengeringan dan Pelinciran Semula: Selepas pembersihan, galas mesti dikeringkan sepenuhnya untuk mengelakkan kakisan. Setelah kering, ia hendaklah segera dilincirkan semula dengan jumlah yang betul dan menaip daripada grease as specified by the manufacturer. It is important to remember that sealed or shielded galass (ZZ atau 2RS) biasanya "dilincirkan seumur hidup" dan tidak direka bentuk untuk dibuka, dibersihkan atau dilincirkan semula.

Mod Kegagalan Biasa

Memahami punca a galas failure adalah langkah yang paling penting penyelesaian masalah .

• keletihan: Yang paling biasa form of galas failure adalah kelesuan material, yang nyata sebagai mengelupas atau spalling pada raceways. Ini adalah petanda bahawa galas telah mencapai penghujung hayat perkhidmatan yang dikira, hasil daripada berjuta-juta kitaran tekanan yang telah ditanggungnya.

• Pencemaran: Zarah-zarah yang melelas seperti kotoran, habuk, dan pencukur logam bertanggungjawab untuk peratusan besar pramatang galas failure . Ia menyebabkan lekukan kecil pada laluan perlumbaan dan galas bebola , membawa kepada kehausan pantas dan bunyi "mengisar".

• Pelinciran yang tidak betul: Kedua-dua lebih dan kurang- pelinciran boleh menyebabkan a galas untuk gagal. Kekurangan pelincir membawa kepada sentuhan logam-pada-logam dan haus yang berlebihan, manakala terlalu banyak gris boleh menyebabkan pengumpulan haba dan kerosakan pengedap.

• kakisan: Karat dan kakisan pada galas permukaan biasanya disebabkan oleh air atau bahan kimia yang menghakis. Ini boleh menyebabkan pitting, yang mengganggu permukaan licin raceway dan mempercepatkan haus.

• Pemasangan yang tidak betul: Seperti yang dibincangkan sebelum ini, menggunakan daya secara tidak betul semasa pemasangan boleh menyebabkan kerosakan, seperti Brinelling, yang membawa kepada pramatang galas failure dan noise.

Petua Penyelesaian Masalah

Berikut adalah panduan ringkas untuk penyelesaian masalah biasa galas isu:

Dengan menggabungkan ini galas maintenance amalan, anda boleh memanjangkan hayat anda dengan ketara galas bebola alur dalam dan prevent unexpected mechanical breakdowns.

Memilih Galas Bebola Deep Groove yang Tepat

Memilih yang sesuai galas bebola alur dalam untuk reka bentuk baru atau penggantian permohonan adalah langkah kritikal yang mensintesis semua pengetahuan yang diliputi setakat ini. Pilihan yang betul akan memastikan prestasi optimum, kebolehpercayaan dan umur panjang. Tidak padan spesifikasi , sebaliknya, boleh menyebabkan pramatang galas failure dan costly downtime. Here are the key factors to consider in the selection process.

Faktor yang Perlu Dipertimbangkan (Beban, Kelajuan, Suhu)

Tuntutan daripada galas application mesti dianalisis dengan teliti untuk memadankannya dengan galas's keupayaan.

• Muatkan: Pertimbangan yang paling asas ialah kekuatan galas perlu menyokong. Anda mesti menentukan kedua-duanya beban jejari dan the beban tujahan bahawa galas akan dikenakan. Penarafan beban dinamik ( $C$ ) daripada yang dipilih galas mestilah mencukupi untuk menyediakan hayat perkhidmatan yang diperlukan di bawah beban dinamik setara yang dikira. Begitu juga, penarafan beban statik ( $C_0$ ) tidak boleh melebihi, terutamanya dalam aplikasi di mana a high load is applied while the galas adalah pegun. Di sinilah pemahaman terperinci tentang galas formula kehidupan ( $L_{10}=(C/P{)}^3$ ) menjadi tidak ternilai.

• Kelajuan: Kelajuan operasi maksimum aci mestilah berada dalam lingkungan yang baik galas's Had RPM. Kelajuan tinggi memerlukan galass dengan geseran rendah, seperti terbuka atau terlindung galass , dan often necessitate a different menaip daripada pelinciran , seperti minyak, yang boleh menghilangkan haba dengan lebih berkesan daripada gris. A galas terpaksa beroperasi melebihi had lajunya akan cepat terlalu panas, membawa kepada degradasi pelincir dan cepat galas failure .

• Suhu: Suhu operasi bagi permohonan adalah penting untuk memilih yang betul galas materials dan lubricant. High temperatures can break down grease and oil and, if extreme enough, can permanently alter the hardness and strength of the steel rings and balls. For high-temperature aplikasi , pelincir khusus dan galas types dengan sangkar suhu tinggi (seperti loyang) atau bahan seramik mungkin perlu.

Saiz dan Kelegaan Galas

Setelah keperluan prestasi dipenuhi, fizikal spesifikasi mesti ditangani.

• Saiz: Dimensi piawai a galas bebola alur dalam ialah lubangnya (diameter dalam), diameter luar, dan lebar. Dimensi ini mesti dipadankan dengan tepat dengan aci dan lubang perumahan untuk memastikan kesesuaian yang betul. Padanan yang ketat boleh menghasilkan pramuat yang mengurangkan kelegaan dalaman, manakala padanan yang longgar boleh menyebabkan ranjatan aci dan kakisan yang mencekik.

• Kelegaan Dalaman: Ini ialah jumlah kecil permainan atau "kelonggaran" antara cincin dalam, bola dan cincin luar. Ia adalah kritikal spesifikasi yang mempengaruhi galas's prestasi dan kehidupan. Kelegaan standard, ditetapkan sebagai C0, sesuai untuk kebanyakan umum galas applications . Walau bagaimanapun, untuk keadaan tertentu, pelepasan yang berbeza mungkin diperlukan: a galas dengan pelepasan C3 mempunyai permainan dalaman yang lebih besar, yang bermanfaat untuk aplikasi dengan kelajuan tinggi atau suhu di mana pengembangan haba adalah faktor. Sebaliknya, pelepasan C2 lebih ketat dan boleh digunakan untuk aplikasi memerlukan ketepatan putaran yang lebih besar.

Ketepatan dan Toleransi

Ketepatan a galas bebola alur dalam ditakrifkan oleh gred toleransinya, yang diseragamkan di peringkat antarabangsa.

• Gred ABEC: Di Amerika Syarikat, Jawatankuasa Jurutera Annular Bearing (ABEC) menetapkan gred yang mentakrifkan ketepatan dimensi dan toleransi putaran galass . Gred berjulat dari 1 (ketepatan terendah) hingga 9 (ketepatan tertinggi).

• Keperluan Khusus Aplikasi: ABEC 1 standard galas sesuai untuk kebanyakan industri umum galas applications , seperti motor elektrik atau pam. Walau bagaimanapun, untuk aplikasi yang memerlukan hingar yang sangat rendah dan ketepatan putaran yang tinggi, seperti gelendong alat mesin atau instrumen ketepatan, gred yang lebih tinggi seperti ABEC 3 atau 5 digunakan. Adalah penting untuk ambil perhatian bahawa ketepatan yang lebih tinggi datang pada kos yang jauh lebih tinggi, jadi ia hanya perlu dinyatakan apabila permohonan benar-benar menuntutnya.

Trend Masa Depan dalam Galas Bebola Deep Groove

Dunia daripada galass jauh dari statik. Apabila industri berkembang dan menuntut kecekapan, kemampanan dan sistem pintar yang lebih besar, begitu juga teknologi di sebalik galas bebola alur dalam . masa depan galass dibentuk oleh tiga trend utama: kemajuan dalam galas materials , penyepaduan teknologi pintar, dan tumpuan yang diperbaharui pada penyelesaian yang mampan.

Kemajuan dalam Bahan

Pencarian untuk prestasi yang lebih tinggi telah membawa kepada pembangunan yang baru dan bertambah baik galas materials . manakala keluli krom kekal sebagai standard industri, penyelidikan tertumpu kepada mencipta aloi dengan kekuatan lesu yang dipertingkatkan dan rintangan haus untuk memenuhi permintaan kelajuan dan beban yang lebih tinggi, terutamanya dalam kenderaan elektrik (EV). Tambahan pula, penggunaan bahan seramik seperti Silicon Nitride semakin berleluasa, terutamanya dalam kelajuan tinggi aplikasi seperti pemacu EV dan pengecas turbo. Bahan ini lebih ringan, lebih tegar, dan boleh beroperasi pada suhu yang lebih tinggi dengan lebih sedikit pelinciran , menawarkan kelebihan prestasi yang ketara. Penyelidik juga sedang meneroka penggunaan salutan canggih, seperti Diamond-Like Carbon (DLC), untuk meningkatkan ketahanan dan mengurangkan geseran keluli standard galass .

Galas Pintar dengan Penderia

Salah satu trend yang paling menarik ialah penyepaduan penderia dan elektronik terus ke dalam galass , menimbulkan "pintar galass ." Ini galass bukan sahaja komponen mekanikal pasif; ia adalah peranti pengumpulan data yang aktif. Penderia terbenam boleh memantau parameter operasi penting dalam masa nyata, termasuk suhu, getaran dan beban jejari . Data masa nyata ini membolehkan peralihan daripada tradisional, berasaskan masa galas maintenance kepada ramalan yang lebih cekap dan kos efektif penyelenggaraan model. Dengan mengesan anomali dan tanda awal haus, pintar galass boleh memberi amaran kepada pengendali tentang potensi isu sebelum malapetaka galas failure berlaku, memaksimumkan masa operasi peralatan dan meminimumkan kos pembaikan. Teknologi ini merupakan asas kepada Industri 4.0, membolehkan jentera menyedari diri dan disambungkan ke Internet Perkara (IoT).

Penyelesaian Galas Mampan

Memandangkan industri di seluruh dunia komited untuk mengurangkan jejak alam sekitar mereka, industri galas industri juga sedang menuju ke arah amalan yang lebih mampan. Pengeluar sedang membangun galass dengan kesan alam sekitar yang berkurangan sepanjang kitaran hayat mereka. Ini termasuk menggunakan keluli kitar semula dan membangunkan proses pembuatan baharu yang lebih cekap tenaga. Tambahan pula, terdapat dorongan untuk membangunkan pelincir mesra alam yang boleh terbiodegradasi dan mempunyai profil ketoksikan yang lebih rendah. baru galas types sedang direka untuk mengurangkan geseran dan penggunaan tenaga, secara langsung menyumbang kepada kecekapan yang lebih besar dalam galas applications mereka berkhidmat, daripada turbin angin kepada EV. Konsep ekonomi bulat juga semakin mendapat perhatian, dengan beberapa pengeluar menawarkan semula pelinciran dan reconditioning services to extend the life of galass dan minimize waste.

Konvergensi sains material, teknologi digital dan kemampanan akan terus memacu evolusi galas bebola alur dalam , memastikan mereka kekal di tengah-tengah inovasi mekanikal untuk beberapa dekad akan datang.
